*1：2023年3月現在。20,000lm以上のプロジェクターにおいて。メーカー調べ。
*2：工場出荷時における本製品全体の平均的な値。JIS X 6911:2021 データプロジェクタの仕様書様式に則り記載。
*3：2023年3月現在。20,000lm以上の液晶レーザープロジェクターにおいて。メーカー調べ。
*4：公称の質量値、外形寸法値および騒音値に基づく。
PT-MZ20KJL液晶プロジェクター
製品特徴
■ 世界最小・最軽量・最静音*1 で20,000lm*2 を実現
軽量コンパクトで高輝度投写が可能
20,000lm*2 プロジェクターとして世界最小・最軽量*1 を実現。
光学効率の最適化により、16,000lm*3 の「PT-MZ16KJL」と同一サイズで、輝度が25％向上しています。
コンパクトで洗練されたデザインは、開放的なホール空間や、先進的な学習スペースにも調和。
明るい場所でも視認しやすく、講演・セミナーでの大画面投写から、ミュージアムでの迫力ある展示演出に至るまで、さまざまなシーンにご活用いただけます。
| PT-MZ16KJ | PT-MZ20KJL |
|---|---|
| WUXGA 16,000lm | WUXGA 20,000lm 光出力25％アップ |
| 650×211×440mm | 650×211×440mm |
※ 高さは、脚最小時：211mm、脚および突起部含まず：185mm です。奥行き（440mm）は、レンズを含まない値になります。
*1：2023年3月現在。メーカー調べ。20,000lm以上の液晶レーザープロジェクターにおいて。公称の質量値、外形寸法値および騒音値に基づいています。
*2*3：工場出荷時における本製品全体の平均的な値を示しており、JIS X 6911:2021 データプロジェクタの仕様書様式に則って記載しています。
世界最静音*1 でプレゼンに集中できる環境を
世界最静音*1 となる42dB*2 運転を実現。
出席者の集中力を保つだけでなく、ハイブリッド会議等の用途では、集音環境の向上にも貢献します。
より静かな環境が求められる場合は、「静音優先」モードに設定することで、騒音値を36dB*3 まで抑えることも可能。
すべての視聴者がプレゼンに集中できる環境づくりをサポートします。
*1：2023年3月現在。メーカー調べ。20,000lm以上の液晶レーザープロジェクターにおいて。公称の騒音値に基づいています。
*2：PT-MZ20KJLのノーマルモード時。その他モデルの騒音値（ノーマルモード時）は、PT-MZ17KJL：38dB、PT-MZ14KJL/MZ11KJL：35dBです。
*3：PT-MZ20KJLの静音優先モード時。その他モデルの騒音値（静音優先モード時）は、PT-MZ17KJL：32dB、PT-MZ14KJL/MZ11KJL：30dBです。静音優先モード時は輝度が制限されます。
新次元の明暗制御を実現する「ダイナミックコントラストNX」を
ダイナミックコントラスト OFF
ダイナミックコントラスト ON
ダイナミックコントラストNX ON
ダイナミックコントラストをさらに進化させた「ダイナミックコントラストNX」は、
新開発の映像シーン解析回路を駆使し、明暗差を従来以上に細かく認識。
光源を緻密に制御しつつ、映像信号もシーン単位で補正することで、明るさを保ちながら暗部の表現を高めます。
■ 長寿命設計＆世界最少*1*2 の消費電力で環境にも配慮
輸送からメンテナンスまで、環境に徹底配慮した省エネ設計
積載効率を大幅に高める世界最小・最軽量ボディ*1*3 の採用で、輸送CO2の削減に貢献。
消費電力も世界最少*1*2 を実現し、日常運用における電力消費を抑えます。
レーザー光源、フィルターは20,000時間*4 交換不要で、部品等の廃棄物も最少化。
輸送から運用、メンテナンスに至るまで、労力・コストを抑えつつ、CSRやSDGsなどの取り組みをサポートします。
*1：*1 2023年3月現在。20,000lm以上の液晶レーザープロジェクターにおいて。メーカー調べ。
*2：公称の消費電力値に基づいています。
*3：公称の質量値および外形寸法値に基づいています。
*4：映像モード「ダイナミック」、ダイナミックコントラストを「3」に設定、
IEC62087:2008 ブロードキャストコンテンツ投写、温度30℃、海抜700m、ほこり環境0.15mg/m3の条件下で、光出力が半減するまでの使用時間です。
また、ほこり環境0.15 mg/m3での測定値におけるフィルターのメンテナンスサイクルも示しています。
使用条件や使用環境によって、光出力半減時間およびフィルターのメンテナンスサイクルは異なります。
■ 業界初*1 、AC100Vで20,000lm*2 投写など高い設置性を実現
AC100Vで20,000lm*2投写が可能
業界で初めて*1 、AC100V入力による20,000lm投写を実現しています。
従来プロジェクターの場合、20,000lm*2 で投写するにはAC200V電源が必要でしたが、本シリーズは通常のコンセントで投写可能。
電源工事を行う必要がなくなり、20,000lmクラスのプロジェクターを導入できるシーンが大幅に広がります。
もちろん、PT-MZ20KJLはAC200V入力にも対応*3 。さまざまな電源環境でお使いいただけます。
*1：2023年3月時点。メーカー調べ。 20,000lm以上のプロジェクターにおいて。
*2：PT-MZ20KJLのみ。工場出荷時における本製品全体の平均的な値を示しており、JIS X 6911:2021 データプロジェクタの仕様書様式に則って記載しています。
*3：PT-MZ17KJL/MZ14KJL/MZ11KJLは非対応です。
スクリーン形状に合わせた黒レベル補正が可能
直線による黒レベル補正

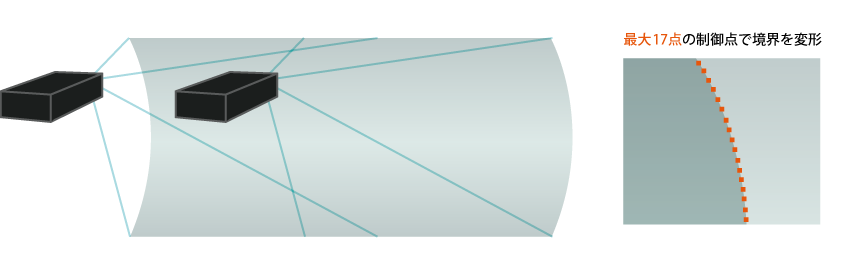

ポイント単位での細かな黒レベル補正
従来の黒レベル補正の場合、境界の幅・傾きのみを指定して補正を行うため、曲面スクリーンなどのエッジブレンディングが困難でした。
このようなお困りごとを解決するため、PT-MZ20Kシリーズは、黒レベル補正の境界をスクリーン形状に合わせて変形できる機能を搭載しています。
最大17点のポイントを用いることで、平面以外のスクリーンでも柔軟な黒レベル補正が可能に。
マルチスクリーンの一体感がさらに高まります。
基本仕様
| 型名 | PT-MZ20KJL | ||
|---|---|---|---|
| プロジェクタータイプ | 液晶プロジェクター | ||
| 液晶パネル | サイズ | 1.0型（アスペクト比 16：10） | |
| 表示方式 |
透過型液晶パネル3枚、3原色方式 |
||
| 駆動方式 |
アクティブマトリクス方式 |
||
| 画素数 |
2,304,000画素（1920×1200ドット） |
||
| 光源 | レーザーダイオード | ||
| 光出力 *1 *2 | 20,000lm | ||
| 光出力半減時間 *3 | 20,000時間（ノーマル/静音優先） | ||
| 解像度 | WUXGA（1920×1200ドット） | ||
| コントラスト比 *1 | 3,000,000:1（全白/全黒）（測定条件：［映像モード］を［ダイナミック］、 ［ダイナミックコントラスト］を［3］に設定時） |
||
| 投写画面サイズ | 80～600型、100～400型（ET-EMU100 使用時）（アスペクト比16：10） | ||
| 周辺照度比 *1 | 85％ | ||
| レンズ | 別途 | ||
| レンズシフト （レンズマウンターの原点位置） |
上下 | ±60％（ET-EMU100使用時：+50％、-20％、 ET-EMW200使用時：±40％、 ET-EMW300使用時：±50％）（電動） |
|
| 左右 |
±20％（ET-EMW200使用時：±19％）（電動） |
||
| 台形ひずみ補正角度 | 垂直：±45°（ET-EMU100 使用時：±5°、 ET-EMW200/ET-EMW300 使用時：±14°、 ET-EMW400/ET-EMW500 使用時：±22°） 水平：±40°（ET-EMU100 使用時：±0°、 ET-EMW200/ET-EMW300 使用時：±8°、 ET-EMW400/ET-EMW500 使用時：±15°） ［垂直台形補正］と［水平台形補正］を同時使用時は合計で55°を超えて補正することはできません。 |
||
| 投写方式 | フロント天つり/フロント床置き/リア天つり/リア床置き、水平/垂直（360°設置フリー） | ||
| 接続端子 | SDI入力端子 | BNC×1系統：3G/HD-SDI入力 | |
| HDMI 入力端子 |
HDMI 19P×2系統（HDCP 2.3対応、Deep Color 対応、 |
||
| SERIAL/MULTI PROJECTOR SYNC 入力端子 |
D-Sub 9P×1系統（メス型）、 外部制御用（RS-232C 準拠） |
||
| SERIAL/MULTI PROJECTOR SYNC 出力端子 |
D-Sub 9P×1系統（オス型）、 連結制御用（RS-232C 準拠） |
||
| リモート 1入力端子 | D-Sub 9P×1系統（メス型）、 外部制御用（接点制御） |
||
| リモート 2入力端子 | M3 ステレオミニジャック×1系統、ワイヤードリモコン用 | ||
| リモート 2出力端子 | M3 ステレオミニジャック×1系統、連結制御用（ワイヤードリモコン用） | ||
| デジタルリンク端子 | RJ-45×1系統、ネットワーク/デジタルリンク（映像/ネットワーク/シリアル制御）接続用（HDBase-T™準拠）、PJLink™［Class 2］、100Base-TX、Art-Net、HDCP 2.3、 Deep Color 対応、4K/60p 信号入力対応 *4 | ||
| LAN 端子 | RJ-45×1系統、ネットワーク接続用、10Base-T、100Base-TX、PJLink™［Class 2］、Art-Net 対応 | ||
| DC 出力端子 | 1系統 USB コネクター（タイプA）、給電用（DC 5 V、2 A） | ||
| USB 端子 | 1系統 USB コネクター（タイプA）、USB メモリー接続用、ワイヤレスモジュール（品番：AJ-WM50GT）接続用 | ||
| 使用電源 | AC100～240V、50/60Hz | 消費電力 | 最大消費電力 *5 | 1,100W（11.2A–4.6A）（1,120VA) |
| オンモード消費電力［運用モード］ *5 |
[ノーマル] 1,050W（AC100～120V）1,000W（AC200～240V） |
||
| キャビネット | 樹脂成型品 | ||
| フィルター | あり（メンテナンス目安時間：約20,000時間 *6） | ||
| 騒音 *1 | 42dB（ノーマル）/36dB（静音優先） | ||
| 外形寸法 （横幅×高さ×奥行き） |
650×185×440mm（脚、突起部含まず） 650×211×440mm（脚最小時、突起部含まず） |
||
| 質量 *7 | 約23.0kg | ||
| 環境条件 | 使用環境温度：0～45℃ *8、使用環境湿度：10～80％（非結露） | ||
| 対応ソフトウェア | ロゴ転送ソフトウェア、複数台監視制御ソフトウェア、予兆監視ソフトウェア、プロジェクターネットワーク設定ソフトウェア、 Smart Projector Control（iOS/Android™版）、幾何学歪補正・設置調整ソフトウェア |
||
*1：工場出荷時における本製品全体の平均的な値を示しており、JIS X 6911:2021 データプロジェクタの仕様書様式に則って記載しています。
*2：［運用モード］を［ノーマル」、ズームレンズ（品番：ET‑EMS650）の値です。レンズによって値は異なります。
*3：映像モード「ダイナミック」、［ダイナミックコントラスト］を「3」に設定、IEC62087:2008 ブロードキャストコンテンツ投写、温度30℃、海抜700m、ほこり環境0.15mg/㎥の条件下で、光出力が半減するまでの使用時間です。使用条件や使用環境によって光出力半減時間は異なります。
*4：映像はプロジェクターの解像度（1920×1200ドット）にリサイズされます。4K/60p、4K/50p 信号をデジタルリンク端子から入力する場合、対応フォーマットはYPBPR 4:2:0のみです。
*5：測定方法、測定条件については、JIS X 6911:2021 データプロジェクタの仕様書様式に則って記載しています。オンモード消費電力は環境条件、周囲温度25℃、標高700mの条件にて測定しています。
*6：ほこり環境0.15mg/㎥の条件下でのクリーニングサイクルです。フィルターのクリーニングサイクルは使用環境によって異なります。フィルターは2回まで洗えます。
*7：平均値です。各製品で異なる場合があります。
*8：海抜2,700m以上の場所ではご使用いただけません。使用環境温度が次に示す値以上になると、プロジェクターを保護するために光出力が低下することがあります。海抜1400m 未満で使用する場合は35℃、海抜1,400m以上～2,700m 未満で使用する場合は30℃。別売品のワイヤレスモジュール（品番：AJ-WM50GT）を取り付けている場合の使用環境温度は、0℃～40℃ になります。
